پریز مادگی صنعتی چیست : بخش پذیرنده اتصال برق است که دوشاخه یا نری سازگار در آن قرار می گیرد. برای انتخاب آن، نام «صنعتی» کافی نیست؛ جریان و ولتاژ نامی، تعداد قطب ها، وجود اتصال زمین، نوع نصب و درجه حفاظت بدنه باید با دستگاه و محیط کار هماهنگ باشد. پیش از خرید، مشخصات چاپ شده روی قطعه و نقشه مدار را بررسی کنید و برای نصب ثابت از برق کار کمک بگیرید.
جستجوی «مادگی پریز» گاهی به یک اتصال سیار انتهای کابل، گاهی به پریز تابلویی و گاهی به پریز دیواری اشاره دارد. این قطعات نقش مشترکی دارند، اما از نظر شکل دوشاخه قابل اتصال، آمپر مجاز و مقاومت در برابر گرد و غبار یا آب یکسان نیستند. در این راهنما تفاوت آنها را روشن می کنیم، یک جدول برای انتخاب می آوریم و نشان می دهیم پیش از سفارش محصول موجود در شعاع لایت چه مشخصاتی را باید از فروشنده پرسید. عکس های مقاله نمای آموزشی عمومی هستند و عکس یا تاییدیه فنی مدل خاص محسوب نمی شوند.

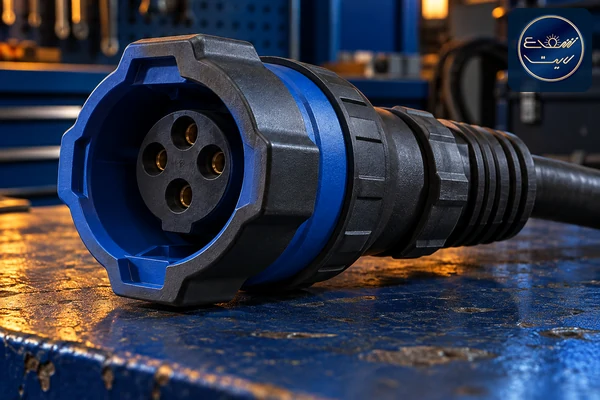

در یک اتصال معمول برق، دوشاخه یا نری پین هایی دارد که در بخش پذیرنده یا مادگی قرار می گیرند. تماس های الکتریکی مادگی درون بدنه تعبیه شده اند و با وارد شدن نری سازگار، مسیر جریان برقرار می شود. این تعریف درباره پریز دیوار خانه، خروجی چندراهی، مادگی کابل سیار و بعضی رابط های صنعتی صدق می کند. با این حال دو قطعه که هر دو «مادگی» نام دارند الزاما به یک شکل دوشاخه، تعداد پین یا سطح ولتاژ پاسخ نمی دهند.
کار اصلی پریز، فراهم کردن اتصال مطابق طراحی آن است؛ کار محافظ برق یا فیوز را بر عهده ندارد. جنس بدنه، کیفیت اتصال داخلی، مهار کابل و تناسب تجهیزات حفاظتی مدار در پایداری اتصال اثر دارند. اگر پریز لق است، آثار سوختگی دارد یا هنگام استفاده داغ می شود، صرف خرید یک رابط دیگر راه تشخیص علت نیست. مقاله علت داغ شدن دوشاخه یا پریز نشانه های اولیه را توضیح می دهد.
تفاوت پریز مادگی صنعتی با پریز معمولی و چندراهی چیست؟
«صنعتی» در گفتار فروشگاهی می تواند به بدنه مقاوم تر یا شکل کاربرد اشاره کند. در محصولات فنی مشخص، باید کد استاندارد و مقادیر نامی همان مدل نیز روشن باشد. خانواده ای از کانکتورهای صنعتی طبق IEC 60309 تعریف شده اند، اما نباید هر قطعه ای را که در نامش صنعتی آمده، خودکار عضو این خانواده یا دارای یک درجه IP خاص دانست. حتی میان محصولات یک خانواده، قطب بندی، جریان، ولتاژ و شکل اتصال متفاوت است.

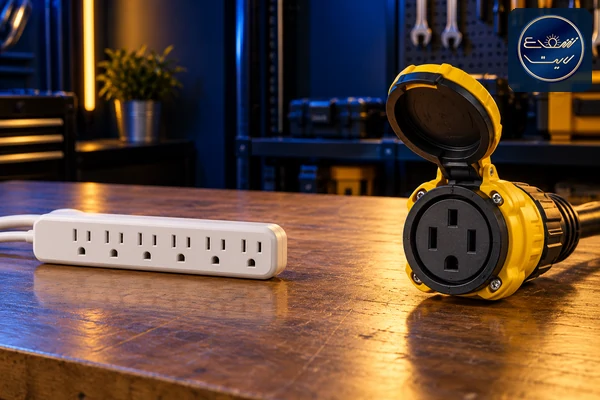

پریز دیواری معمولا در محل ثابت نصب می شود. مادگی سیار ممکن است به انتهای کابل متصل باشد و به مهار کشش کابل نیاز داشته باشد. چندراهی چند خروجی در یک بدنه فراهم می کند؛ تعداد خروجی، جریان مجاز کل مجموعه را افزایش نمی دهد. مقاله انتخاب آمپر چندراهی برق نحوه بررسی بار کل را جداگانه توضیح می دهد. اگر به توزیع چند خروجی نیاز دارید، محصولی مانند سه راهی صنعتی کرال پارت الکتریک از نظر کارکرد با یک مادگی تکی متفاوت است؛ پیش از مقایسه، مشخصات برقی هر دو را بخوانید.
| پرسش پیش از خرید | چرا مهم است؟ | چه چیزی را بررسی کنیم؟ |
|---|---|---|
| اتصال کجا استفاده می شود؟ | نصب ثابت، انتهای کابل و تابلو شرایط متفاوتی دارند. | نوع نصب، ابعاد محل و مهار کابل |
| دستگاه چه بار و ولتاژی دارد؟ | قطعه باید با مدار و بار سازگار باشد. | جریان و ولتاژ نامی روی دستگاه و پریز |
| نری دستگاه چه شکلی است؟ | قطب ها و آرایش پین ها باید تطبیق داشته باشند. | نوع دوشاخه، تعداد قطب و وجود ارت |
| محیط خشک است یا پرگرد و غبار و رطوبت؟ | بدنه و آب بندی باید متناسب با محل باشد. | درجه IP مستند همان مدل و شرایط نصب |
| مدار چگونه حفاظت می شود؟ | پریز جایگزین فیوز یا حفاظت نشتی جریان نیست. | کابل، فیوز و حفاظت طراحی شده مدار |
جدول یک چک لیست انتخاب است و مقدار آمپر یا IP را برای کالای خاص تعیین نمی کند. اگر هر کدام از این موارد در صفحه محصول نیامده، قبل از خرید از روی برچسب، کاتالوگ سازنده یا پاسخ مستند فروشنده آن را مشخص کنید.
پنج معیار مهم هنگام انتخاب پریز مادگی صنعتی
روی تجهیزات صنعتی معمولا جریان و ولتاژ نامی درج می شود. مثلا وجود یک پریز با جریان نامی بالاتر به تنهایی به معنی مجاز بودن عبور جریان بیشتر از سیم، دوشاخه یا کل مدار نیست؛ ضعیف ترین جزء و تجهیزات حفاظتی مدار باید در طراحی دیده شوند. وات مصرفی دستگاه نیز فقط بخشی از تصویر است؛ جریان راه اندازی برخی تجهیزات ممکن است با کارکرد پایدار تفاوت داشته باشد. برای دستگاه پرمصرف، انتخاب نهایی را به محاسبه و بررسی متخصص واگذار کنید. از حدس زدن مقدار مجاز تنها بر پایه ظاهر درشت یا عبارت «مناسب جریان بالا» پرهیز کنید.
پریز باید برای دوشاخه همان دستگاه طراحی شده باشد. وجود محل ارت در ظاهر یک قطعه به تنهایی ثابت نمی کند سیم زمین مدار به شکل درست اجرا شده است. برعکس، استفاده از تبدیلی که اتصال زمین را حذف کند ممکن است حفاظت مورد نیاز دستگاه را از بین ببرد. درباره مفهوم ارت و محدودیت های آن، راهنمای چندراهی ارت دار چیست را بخوانید. اگر دستگاه سه شاخه است، تبدیل فیزیکی دوشاخه را با تامین واقعی ارت اشتباه نگیرید؛ این موضوع در مقاله تبدیل سه شاخه به دو شاخه نیز مطرح شده است.
محیط کارگاه ممکن است خشک و سرپوشیده باشد یا در معرض پاشش آب و گرد و غبار قرار گیرد. درجه IP، در صورت درج معتبر برای همان محصول، میزان حفاظت محفظه در برابر ورود اجسام و آب را طبق آزمون مشخص بیان می کند. یک درپوش ظاهری به تنهایی گواه آب بندی نیست. حتی محصول دارای درجه IP مناسب نیز در صورت نصب نادرست، گلند نامتناسب یا درپوش باز ممکن است عملکرد مورد انتظار را نداشته باشد. برای فضای بیرونی، شرایط نصب و دستورالعمل سازنده را همراه درجه حفاظت بررسی کنید.
مادگی سیار برای انتهای کابل، مدل دیواری برای نصب روکار و مدل تابلویی برای قرار گرفتن روی محفظه کاربرد دارد. انتخاب اشتباه ممکن است اتصال را شل کند یا کابل را زیر کشش بگذارد. قطر کابل، تعداد رشته، روش مهار و فضای ترمینال باید با طراحی قطعه هماهنگ باشند. اگر تابلو یا کابل فعلی مشخصات خوانا ندارد، از برق کار بخواهید پیش از خرید نوع اتصال را تعیین کند. نصب روی مدار برق بدون قطع و ایمن سازی تغذیه خطرناک است.
واژه هایی مانند مقاوم، باکیفیت یا صنعتی برای آشنایی اولیه مفیدند، اما جای عدد، نقشه و تاییدیه را نمی گیرند. برای مقایسه دو مدل، جریان نامی، ولتاژ، نوع قطب، استاندارد ادعاشده، IP و عکس برچسب را کنار هم بگذارید. اگر سازنده یا فروشنده این داده ها را ارائه نمی کند، تا روشن شدن مشخصات از نسبت دادن کاربرد خاص و بار سنگین به کالا خودداری کنید. این روش هم برای خرید یک عدد و هم برای تجهیز چند نقطه کارگاهی مفید است.
در فروشگاه، مادگی صنعتی پارت الکتریک کد ۹۶۳ با همین عنوان ثبت شده است. توضیح آن به کاربرد کارگاهی و نصب اشاره می کند، اما در داده های صفحه، عدد جریان و ولتاژ نامی، قطب بندی و درجه IP به صورت قابل اتکا مشخص نشده اند. بنابراین این مقاله برای مدل ۹۶۳ ادعای ۱۶ آمپر، ضد آب بودن، وجود ارت یا انطباق با IEC 60309 نمی کند. اگر این مدل را برای دستگاه مشخصی می خواهید، عکس دوشاخه و اطلاعات پلاک دستگاه را همراه با شرایط محیط برای فروشنده بفرستید و مشخصات روی بسته محصول را دریافت کنید.
اگر به چند خروجی نیاز دارید، ابتدا در دسته محافظ و چندراهی برق نوع محصول را مشخص کنید. یک مادگی تکی، یک چندراهی و یک محافظ ولتاژ کار یکسانی انجام نمی دهند. برای بررسی سازگاری مدل ۹۶۳ با دوشاخه و محل نصب خود می توانید از صفحه تماس شعاع لایت راهنمایی بگیرید. از درخواست عکس واضح برچسب، شکل پین ها و بسته بندی خجالت نکشید؛ همین اطلاعات از خرید نامتناسب پیشگیری می کند.
در مورد چندراهی ها، خطر اتصال زنجیره ای را در مقاله آیا می توان چندراهی را به چندراهی دیگر وصل کرد جداگانه بررسی کرده ایم. اگر پریز نشانه سوختگی دارد، استفاده را متوقف کنید و مدار را برای بررسی تخصصی از برق خارج کنید. عوض کردن ظاهری قطعه بدون پیدا کردن علت بار یا تماس نامناسب ممکن است مشکل را دوباره ایجاد کند.
این شش مورد بیش از نام تبلیغاتی قطعه به تصمیم کمک می کنند. اگر مشخصات فنی یک مدل در صفحه فروشگاه ناقص است، بهتر است ابتدا آنها را روشن کنید و سپس قیمت یا ظاهر را میان گزینه های سازگار مقایسه کنید.
مادگی سمت پذیرنده اتصال است و دوشاخه یا نری پین هایی دارد که در آن قرار می گیرند. هر دو باید از نظر شکل و مشخصات الکتریکی با هم سازگار باشند.
خیر. مقاومت در برابر آب و گرد و غبار باید با درجه حفاظت معتبر همان مدل و شرایط نصب مشخص شود؛ نام صنعتی کافی نیست.
خیر. مادگی اتصال را فراهم می کند. حفاظت در برابر اضافه جریان یا مشکلات ولتاژ به تجهیزات مناسب و طراحی مدار وابسته است.
عدد نامی را روی بدنه، بسته بندی یا کاتالوگ همان مدل بخوانید. اگر درج نشده، از سازنده یا فروشنده مدرک بخواهید و بر اساس اندازه ظاهری حدس نزنید.
خیر. اتصال زمین باید در سیم کشی و مدار به درستی اجرا و بررسی شده باشد. ظاهر پریز به تنهایی آن را ثابت نمی کند.
نصب نادرست ترمینال، مهار کابل یا زمین می تواند خطرناک باشد. اگر آموزش و ابزار مناسب ندارید، کار را به برق کار واجد صلاحیت بسپارید.
پریز مادگی صنعتی را با مشخصات واقعی آن انتخاب کنید: شکل نری سازگار، جریان و ولتاژ نامی، اتصال زمین، نوع نصب و درجه حفاظت متناسب با محیط. محصول کد ۹۶۳ در شعاع لایت از نظر عنوان مرتبط است، اما اطلاعات عددی کافی برای توصیه قطعی یک کاربرد خاص در صفحه آن نیست. عکس برچسب دستگاه و شرایط محل را آماده کنید و پیش از سفارش، مشخصات فنی همان کد را از فروشگاه بخواهید.
